显卡/主板PCB颜色越深 性能就越强吗?
在挑选硬件的时候,我们会发现这样一个有趣现象,不管是主板、显卡还是内存、电源,入门级的产品往往采用草绿色的PCB,而高端产品则会用上深蓝色及黑色PCB,为什么高端产品的PCB颜色越深呢?

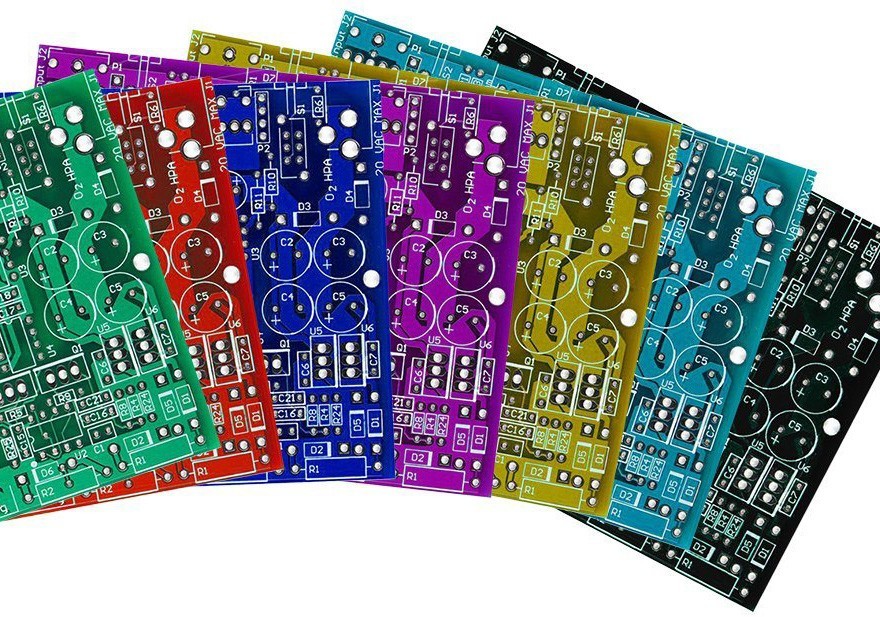

PCB是电子元器件的支撑体和电气连接的提供者,其颜色实际上指的是阻焊层(Solder Mask)的颜色。阻焊层是一种覆盖在铜箔线路上的保护性涂料,主要作用是防止焊接时短路、隔绝空气防氧化以及提供绝缘保护。
早期电子工业中,绿色阻焊油墨具有多项技术优势:固化时间短(生产效率高)、对位精度要求低(良品率高)、检测方便(人工目检和AOI自动光学检测时对比度高)。绿色油墨中的树脂和染料成分稳定,能够承受多次高温焊接过程而不变色,使得绿色的PCB迅速成为市场主流。

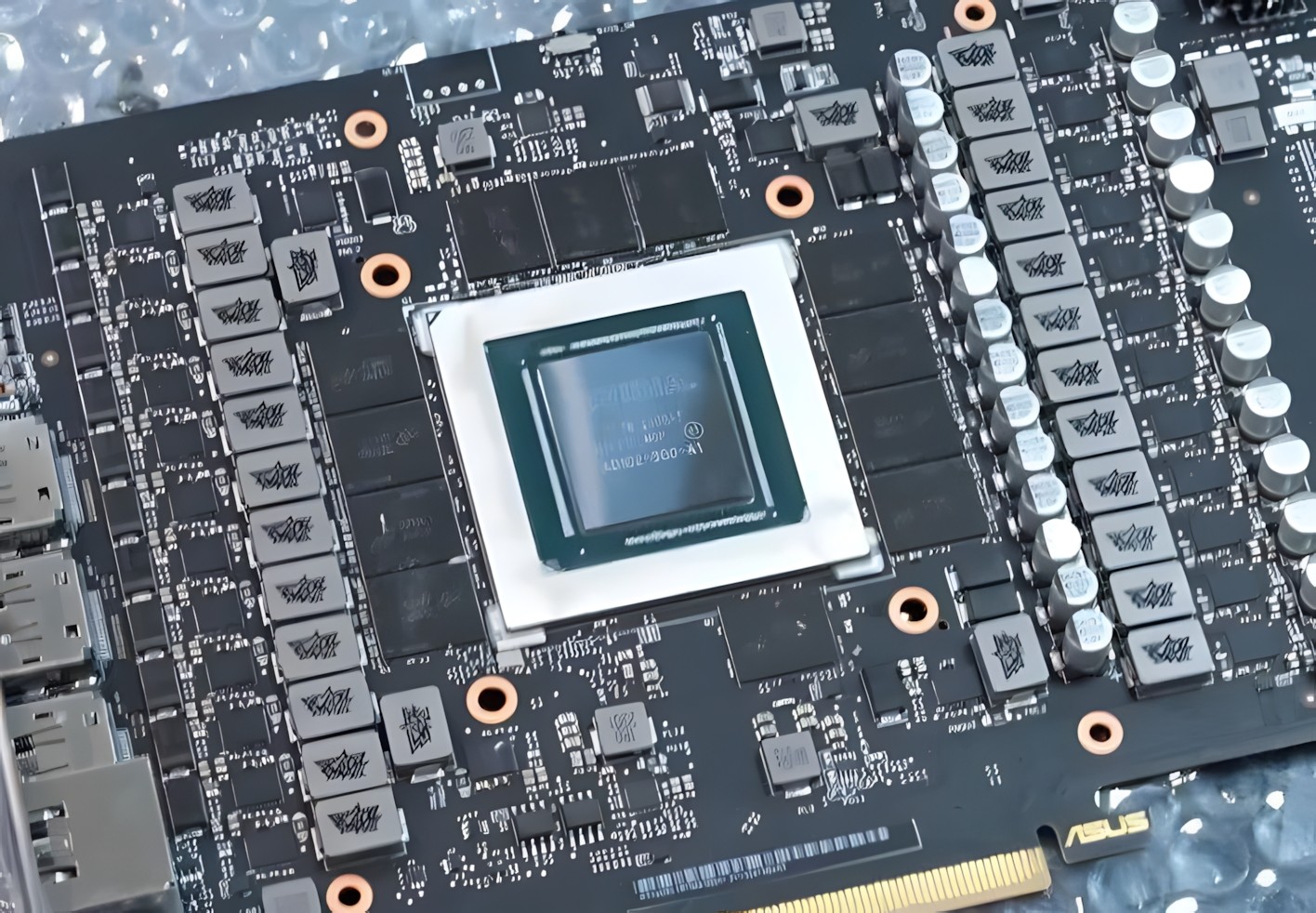

其他颜色的PCB则会因为颜色而产生很多问题,以黑色PCB为例,其油墨中的碳元素含量高,容易吸热导致热膨胀系数变化,在回流焊过程中更易出现气泡和裂纹;同时黑色表面对光线的吸收率高,自动光学检测时需要调整光源强度和算法参数,增加了质检难度,使得黑色PCB的生产成本更高。
体现到产品这里,绿色的PCB成本更低,对于定位入门市场的产品,每一分成本控制都至关重要。而其他颜色的PCB则是主板显卡厂商的差异化策略,利用产品利润可以覆盖的成本做出不同外观,来强化高端产品形象。
那么不同颜色的PCB对性能的发挥有影响吗?答案是没有。不同颜色的PCB只影响产品的外观,只要采用相同的基材和铜箔规格,其信号传输性能和电气特性理论上是一致的。

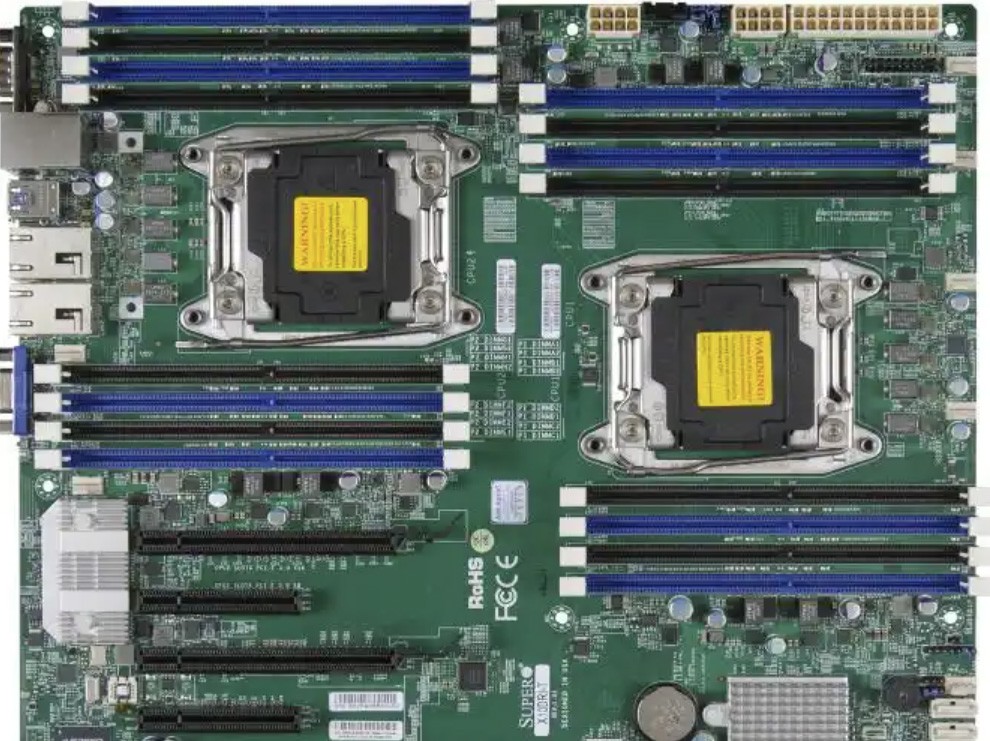

如果关注过高端的企业级服务器,就会发现,追求可靠性和稳定性的服务器主板仍然采用的是绿色的PCB,也能说明PCB颜色并不重要。
此外还需要注意的是,部分低端产品通过黑色PCB伪装高端,实际可能偷工减料。再加上其成本控制的原因,使得黑色PCB的良品率降低,反而质量可能不如绿色的产品,导致花钱买到了更差的产品。
对于游戏玩家来说,选择主板,显卡,内存等产品时可以无需关注PCB的颜色,而是多关注产品的用料,包括PCB层数,铜厚,供电相数等参数,这些才是决定品质的关键。
