摘要：
长期以来，英伟达GeForce RTX 5090显卡的16针供电接口过热甚至熔毁问题一直备受关注。尽管显卡厂商和连接器标准制定机构已经对相关设计进行改进，但高功耗显卡的供电可靠性问题仍未完全消失。近日，一名硬件改装爱好者提出了另一种解决思路：
放弃对争议不断的16针接口的依赖，改用四个传统PCIe 8针供电接口，将电流分散到更多导线上，以降低单根导线和连接点承受的电气与热负荷。

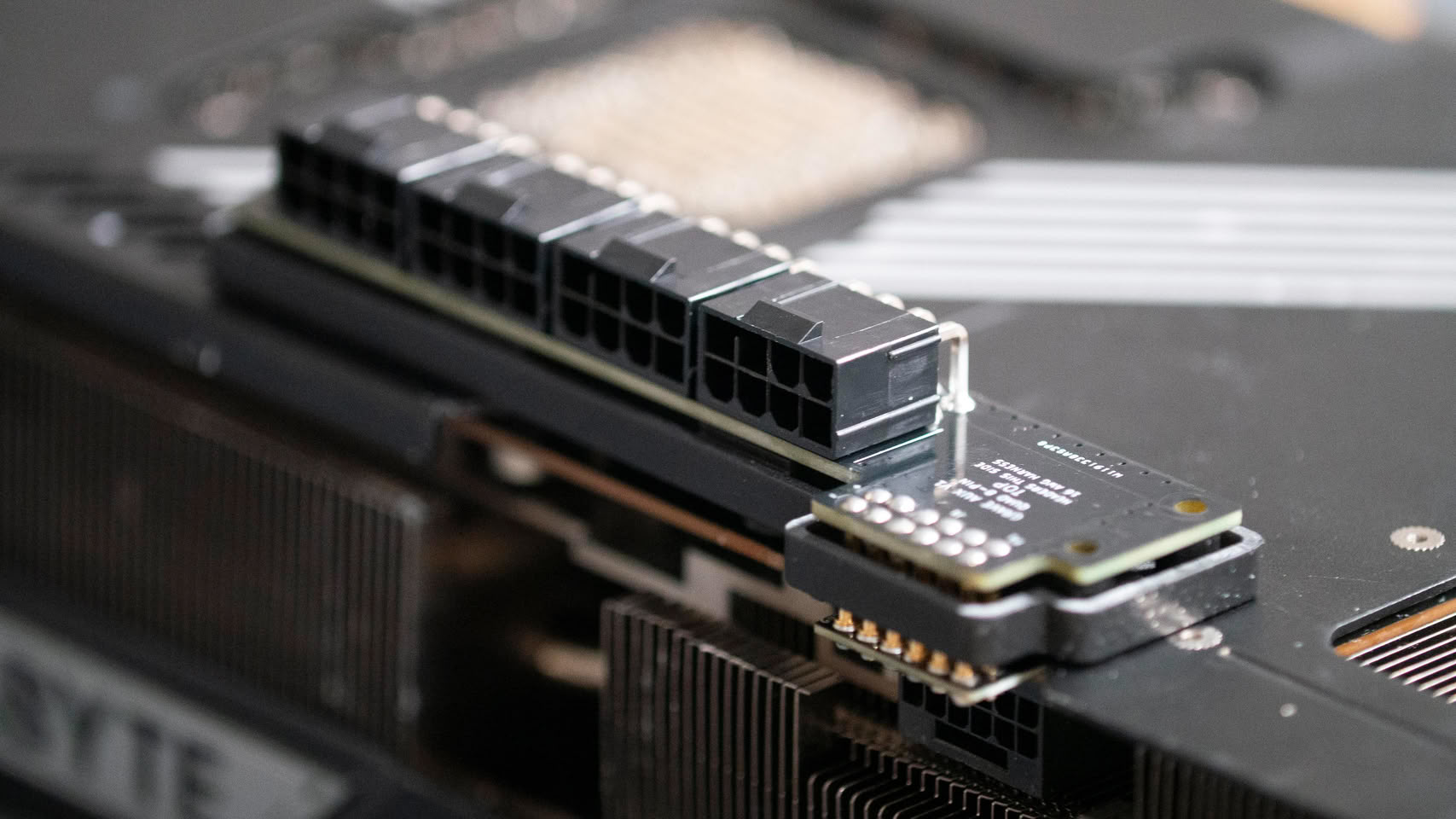

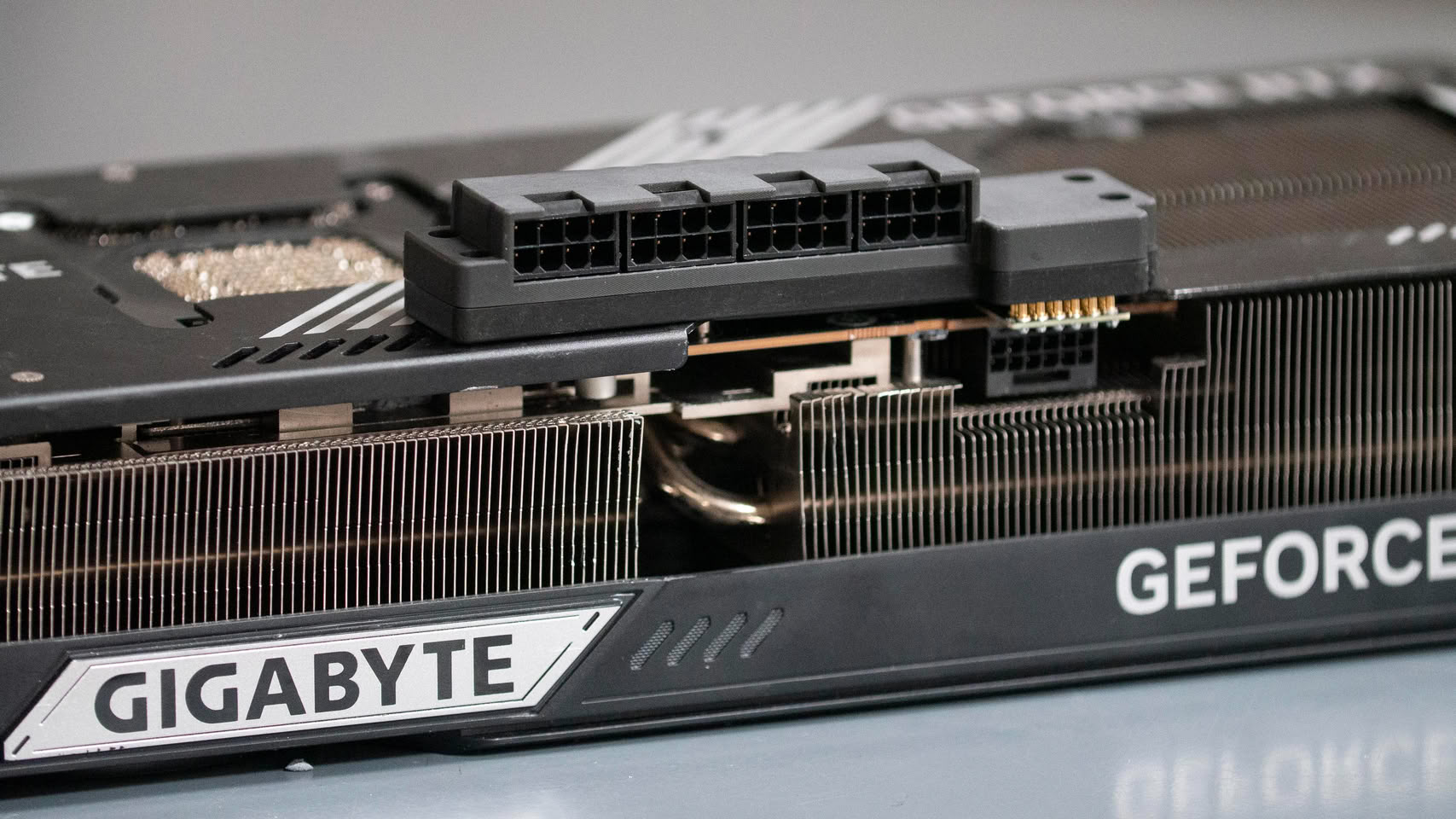

这项改装由Reddit用户DallasGrave展示。与常见的转接线不同，这套方案采用定制印刷电路板（PCB），直接连接显卡原有的供电触点，并在电路板上安装四个PCIe 8针供电接口。通过这种方式，电源可以经由四组传统接口直接向显卡供电，而不必让全部电流继续通过原有的12V-2x6接口。
这项改装的核心目标，是降低高功耗显卡供电系统中局部连接点的电流密度，减少因接触不良、负载分配不均或接触电阻过大而产生的过热风险。
RTX 5090的标准总板卡功耗约为575瓦，采用12V-2x6接口供电。该接口使用多个电源触点传输大电流，并通过额外的信号触点识别供电能力和连接状态。与传统的多个8针接口相比，16针接口在结构上更加紧凑，但也对触点接触质量、插头插入状态、线缆制造质量以及电流分配提出了更高要求。
在高负载条件下，如果部分触点没有充分接触，或者不同触点之间的电流分配不均，局部电阻产生的热量就可能迅速增加。即使整个连接器的总电流没有超过设计预期，某些触点仍可能因为承担了过多电流而出现异常升温。
这一问题并非单纯由接口的额定功率决定。连接器的实际温度还取决于接触电阻、导线规格、端子压接质量、插头是否完全插入，以及各触点之间的负载分配情况。因此，单纯增加接口数量并不能自动保证安全，但合理分散电流确实有助于降低部分导线和连接点的负担。
DallasGrave设计的四接口方案，正是通过改变供电路径来处理这一问题。
根据改装者公布的数据，在600瓦负载下，每根导线承载的电流约为4.1至4.4安培，较标准16针供电方案中的单根导线电流降低了近一半。改装者还表示，与原有供电方式相比，改装后的温度下降约20摄氏度。
在更高功率的测试中，这套供电模块在800瓦负载下运行时，定制PCB的温度据称约为45摄氏度。不过，这项测试使用了经过分流电阻改装的RTX 5090，允许显卡突破正常的功耗限制，因此不能直接将其结果视为普通RTX 5090在日常使用中的表现。
改装者还表示，这套模块既可以独立承担显卡供电，也可以与原有的16针接口配合使用。在完全采用四个8针接口供电的模式下，原有12V-2x6接口不再是显卡供电所必须经过的通道，从而绕开了这一争议接口本身。
这一点与此前出现的一些改装方案存在明显区别。部分早期方案只是额外增加两个8针接口，为原有16针接口分担部分电流，显卡仍然需要通过16针接口完成主要供电。而此次四接口设计则试图建立一条不依赖原有16针接口的完整供电路径。
从电气原理来看，增加并联供电路径，可以降低每条路径所承担的电流。不过，电流能否均匀分配，还取决于各条路径的电阻、导线长度、连接质量以及电路板走线设计。只有在这些条件得到合理控制的情况下，增加接口数量才能有效降低单个连接点的负荷。
传统PCIe 8针供电接口通常按每个接口150瓦的额定功率设计。四个8针接口在这一额定标准下合计可提供600瓦供电能力，与RTX 5090约575瓦的标准板卡功耗处于相近范围。
但这并不意味着，四个8针接口在任何情况下都能无条件安全地提供600瓦功率。实际供电能力还受到电源线材、连接器质量、显卡PCB设计和电源本身的限制。尤其是在超频或解除功耗限制后，显卡可能出现明显高于标准规格的功耗需求，供电系统也必须具备相应的设计余量。
此次改装已经测试至800瓦，但目前公开的信息还不足以证明它能够长期稳定地承受这一功率，也不能证明所有RTX 5090型号都可以安全采用相同设计。高功耗持续运行、不同环境温度下的热循环、连接器长期磨损以及异常情况下的保护机制，都需要进一步验证。
改装者表示，这套设计并不局限于某一款RTX 5090，也正在为包括公版Founders Edition在内的多种显卡开发适配版本。其计划还包括制作定制背板，使新增供电模块在外观上更加接近原厂设计。此外，改装者正在准备展示安装过程、实时温度与电流数据的视频，并计划开展持续24小时的负载测试。
不过，相关产品的最终售价以及商业化安排尚未完全确定。改装者还提到，计划提供通过邮寄显卡进行安装的服务，并预计于12月在拉斯维加斯开设相关业务。上述安排仍属于项目计划，最终能否按期实施还有待确认。
对于普通用户而言，这种改装并不是可以简单插拔的常规升级配件。定制PCB需要与显卡原有供电电路建立可靠连接，安装过程涉及显卡硬件改动和专业焊接。操作不当可能损坏显卡，甚至造成短路、过热或其他电气故障。
此外，显卡厂商通常不会将这类非原厂供电改装纳入标准保修范围。即使改装后的温度数据表现良好，也不能据此认定其长期可靠性已经得到充分验证。
此次方案之所以受到关注，是因为它触及了高功耗显卡供电设计中的一个重要问题：当显卡功耗持续增长时，如何在有限空间内兼顾供电密度、连接器体积和长期可靠性。
16针供电接口的优势在于体积小、集成度高，能够在相对紧凑的空间中传输较大功率；传统8针接口则拥有较长时间的应用历史，其连接结构和供电方式已经被广泛使用。四接口改装方案试图通过增加连接点和导线数量，换取更低的单路电流负荷，但同时也增加了接口数量、布线复杂度和安装要求。
因此，这项改装并不能简单证明传统8针接口一定优于12V-2x6接口。真正决定供电安全性的，是连接器设计、触点接触质量、电流分配、线材规格、温度控制以及保护机制等多个因素的综合表现。
如果后续测试能够证明这套方案在标准功耗和长时间高负载下都具有稳定表现，它或许能够为部分高功耗显卡提供一种不同于原厂16针接口的供电设计思路。但在获得更加完整的测试数据之前，约20摄氏度的温降、800瓦负载下约45摄氏度的PCB温度，以及单根导线电流降低近一半等结果，仍应视为改装者公布的测试数据，而非经过独立验证的普遍结论。
随着显卡功耗继续提高，供电连接器的可靠性将成为高端显卡设计中越来越重要的课题。此次四个8针接口的RTX 5090改装展示了一种值得关注的技术方向，但它能否成为真正可靠、可推广的解决方案，仍取决于后续的独立测试、长期运行表现以及实际安装条件。
