摘要：
美国哥伦比亚大学研究团队宣布取得一项重要量子物理突破。研究人员首次在一种金属材料中直接观察到被束缚的电子波现象，这一发现验证了量子力学长期以来的理论预测，并为未来操控金属中的量子态开辟了新的研究方向。
在传统认知中，金属之所以能够导电，是因为电子能够在材料内部自由移动。然而研究团队发现，在特定量子条件下，电子波并不会像预期那样扩散，而是会被限制在局部区域内，即使周围存在大量可供其传播的路径，它们依然无法逃离。
研究人员在一种名为Pd₅AlI₂的特殊金属中观察到了这一现象。这种材料此前由哥伦比亚大学研究团队开发，可以被剥离成二维薄层，同时仍然保持金属特性。研究过程中，科学家发现其中电子的运动速度比理论预期更慢，促使他们进一步展开调查。
分析显示，Pd₅AlI₂独特的原子结构会为电子提供多条不同的运动路径。当电子试图在原子之间移动时，这些路径产生的量子波相互干涉，其中部分路径会彼此抵消，从而抑制电子扩散。这种现象被称为“挫折跃迁”，也是研究团队此前已经确认的重要特征。

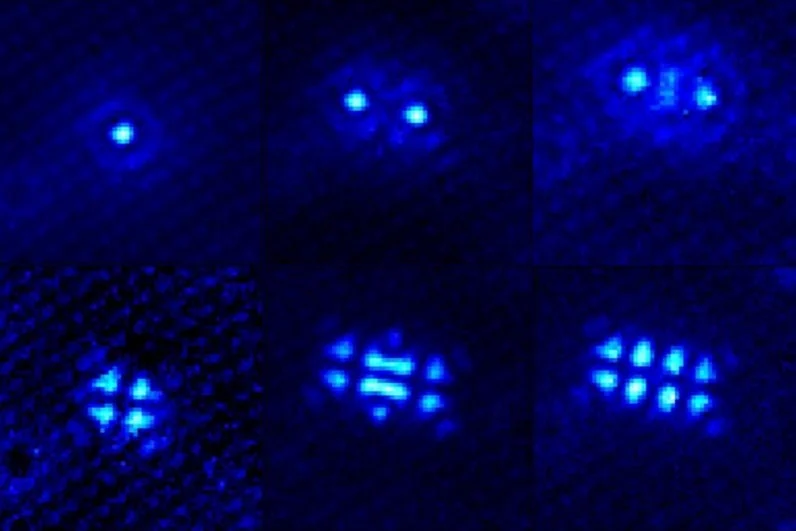

随后，研究人员利用具备原子级分辨率的扫描和光谱测量设备对材料进行更加精细的观测。令人意外的是，他们在材料晶格中的微小原子缺陷附近发现了异常图案。进一步研究证实，这些图案实际上是被困在局部区域内的电子波。
根据量子力学理论，电子本质上表现为波动形式，可以同时沿着多个可能路径传播。当不同波相遇时，它们可能互相增强，也可能互相抵消。在极少数特殊条件下，破坏性干涉能够阻止电子波向外扩散，使其被永久限制在某个区域，即便理论上存在无限多个逃逸路径。
这种现象被称为“连续谱中的束缚态”（Bound State in the Continuum，简称BIC）。过去科学家已经在光学领域观测到类似效应，但在电子系统中始终缺乏直接实验验证。因此，此次发现被认为是该领域的一项里程碑成果。
研究团队表示，原子级缺陷在这里扮演了关键角色。这些看似微不足道的结构缺陷实际上成为触发量子干涉效应的重要节点，使电子波能够稳定地停留在特定位置，而非按照传统金属中的方式自由流动。
研究人员认为，这一发现不仅加深了科学界对量子干涉机制的理解，也有望为未来量子材料和量子器件研发提供新的设计思路。通过人为调控金属中的原子结构和缺陷分布，科学家未来或许能够精确控制电子行为，从而开发出具备特殊量子功能的新型电子器件。
相关研究成果已发表在《Science》期刊上。研究团队表示，后续工作将进一步探索这种现象在不同材料体系中的普遍性，以及其在量子计算、量子信息处理和新型电子技术中的潜在应用价值。
