摩托罗拉68000：16位总线里的32位硬核传奇

摩托罗拉 68000 处理器将 32 位运算能力与 16 位总线巧妙融合，构建了一套平衡、正交且优雅的架构体系，从麦金塔电脑到街机设备，无数经典产品皆由它驱动。1979 年问世的 68000，代表着 CPU 设计理念的重大飞跃 —— 其内部采用全 32 位架构，配备 32 位通用寄存器、32 位运算单元，以及简洁平坦的 24 位地址空间（16MB）。

但为控制封装与系统成本，它对外仅呈现 16 位数据总线与 24 位地址总线，由此获得 “16/32 位 CPU” 的绰号，也让它能无缝融入尚无法负担全 32 位生态的系统中。

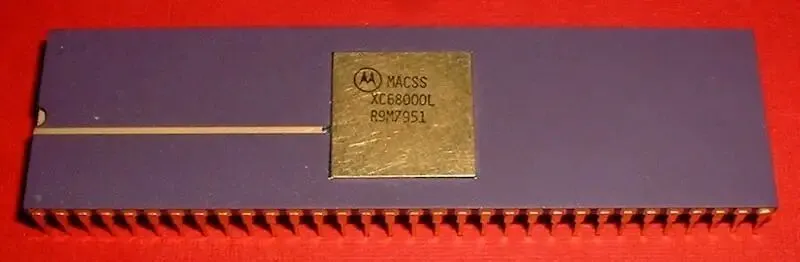

1979 年预发布的 XC68000 芯片（图片来源：Arnold Reinhold，维基共享资源，CC BY-SA 3.0）

这种双重特性成为其成功的关键。68000 不仅性能强劲（早期系统中主频 8-10MHz），更兼具实用性：封装设计、功耗要求与异步总线接口使其既能轻松集成到桌面系统，也适用于高性能工作站。到 20 世纪 80 年代初，68000 已广泛应用于各类设备，包括 1984 年的苹果麦金塔 128K、1985 年的康懋达阿米加 1000 与雅达利 520ST，以及 1988 年的世嘉 Mega Drive/Genesis 主机。

可构建操作系统的正交设计

68000 架构在同时代堪称极简典范，深受操作系统开发者与编译器作者青睐。其正交指令集允许大多数操作与寻址模式自由组合，核心特性包括：

8 个数据寄存器（D0-D7）与 8 个地址寄存器（A0-A7）

用于标志位的条件码寄存器（CCR）

内置用户 / 管理员模式分离，各自配备独立堆栈指针

从 0x000000 起始的完整中断与异常向量表

通过 PC 相对寻址模式支持位置无关代码

寻址模式涵盖寄存器直接寻址、前后增量寻址、位移寻址，甚至基址加偏移的索引寻址。对许多系统程序员而言，这是他们首次接触到“为软件设计而生” 的架构。

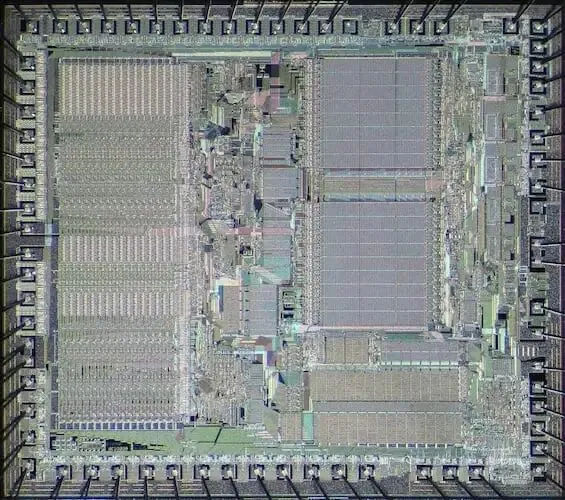

摩托罗拉 68000 裸片

其异常处理模型极为稳健：复位时，CPU 从 0x000000 读取管理员堆栈指针（SSP），从 0x000004 获取初始程序计数器。中断、陷阱与错误会生成完整的堆栈帧，大幅简化调试与上下文切换流程。

图形界面与游戏领域的统治力

68000 主导了计算领域整整十年：它是图形用户界面崛起的核心驱动力，支撑着初代麦金塔、阿米加系列与雅达利 ST 产品线；也是早期 UNIX 工作站的心脏，如太阳微系统的 Sun-1，通过定制外部 MMU 实现内存保护与多任务处理。

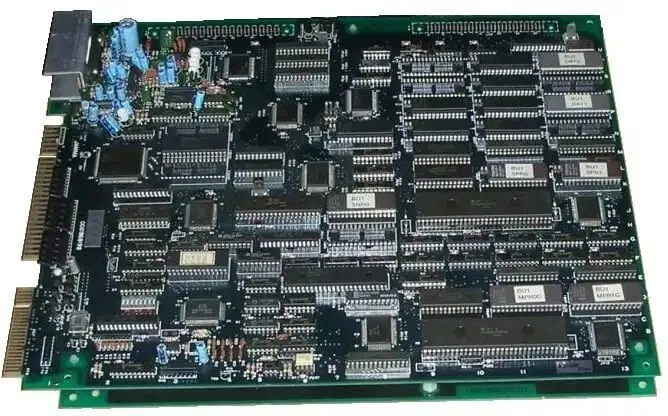

街机主板上的两颗日立 68HC000 CPU

即便桌面操作系统走向成熟，68000 确定性的指令时序与灵活的总线接口，仍让它在游戏与嵌入式系统中魅力不减。20 世纪 80 年代末至 90 年代初，世嘉 Genesis、NEC TurboGrafx-16 主机，以及无数街机主板都以它为主控芯片。

其流行更催生了完整的后继家族：

1982 年的 68020，增强异常处理并支持虚拟内存

68020/030/040/060 系列，配备全 32 位数据总线与浮点运算支持

68008 低成本变体，采用 8 位数据总线（如辛克莱 QL 电脑）

即便摩托罗拉在桌面领域的统治力衰退，68xxx 家族仍在嵌入式领域延续生命力，其衍生型号在工业与汽车系统中持续应用至 21 世纪。

16 位封装里的 32 位性能标杆

68000 为整整一代工程师定义了 “理想架构” 的模样：它的成功不仅源于硅片性能，更在于其易读性、逻辑性与鲁棒性 —— 正交设计简化代码生成，陷阱处理与堆栈帧让操作系统多任务处理成为可能，平坦内存模型规避了 x86 分段机制的复杂性，总线握手设计赋予系统集成灵活性。

对今天研究 RISC-V 或 Arm 内核的工程师而言，68000 仍是权衡设计的珍贵范本：它在 16 位封装中实现 32 位性能，重视编译器友好性，更证明架构设计可以同时兼具优雅与高效。
